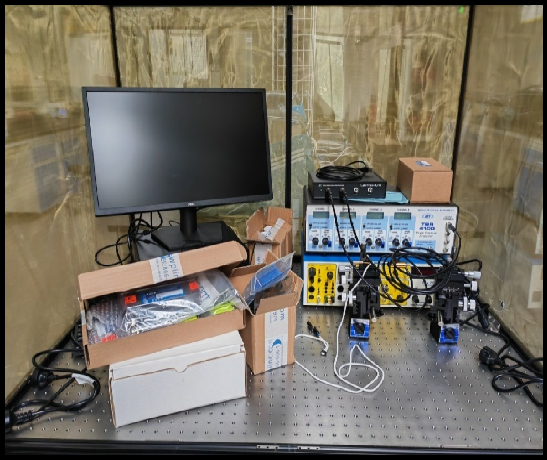

仪器名称：植物电信号及离子浓度测量系统

　　型　 号：SYS-DUO773

　　制 造 商：美国WPI

　　产　 地：美国

　　购买年份：2021年

　　存放地点：公共实验平台

　　管理人员：彭莎

　　联系电话：027-87700819

仪器的用途：

能够记录植物细胞外生物信号如局部电位、动作电位等电生理信号；

具备记录植物细胞或根毛细胞内不同离子浓度的功能；

仪器的技术参数：

     1细胞内信号放大器

1.1有源探测器输入阻抗≥5 10⁷ ；

1.2增益：通道A： 1；通道B： 1， 10；

1.3探测器泄漏电流：≤ 2 10^-4A；

1.4电极电阻测试电流：通道A/B：≤200nA；

1.5输入电容补偿：1-10pf；

1.6输出阻抗：通道A/B：≤200 ；

1.7输出电压范围：通道A/B：≥ 2 V；

1.8低通滤波器：2-30kHz持续可变；

2硫化氢/过氧化氢检测模块

2.1检测通道数≥4个；

2.2 HPO组织电极：电极尖端大小：≤100微米；检测范围：10nM到1mM；

2.3 H₂S组织电极：电极尖端大小：≤100微米；检测范围：5nM到100uM；

2.4 HPO溶液电极：电极尖端大小：≤2.0毫米；检测范围：100nM到100mM；

2.5氧溶液电极：电极尖端大小：≤2.0毫米；检测范围：0.1%到100%；

3呼吸小室

3.1需保证密闭状态，以降低植物线粒体暴露在空气中；

3.2温度控制：能够与循环水浴系统连接，使呼吸小室内部处于温度恒定状态；

3.3接口：可同时提供外接电极接口数量：≥4个，接口直径：2mm；

4模数转换器

4.1输入通道：≥4个；

4.2输出通道：不少于4个输出；

4.3分辨率：16位；

4.4最大采样速率：≥10,000次/秒；

3.4.5输入阻抗：≥1M欧姆；

3.4.6输入范围：≤ 10 V；

3.4.7最大输入电压：≤ 10 V；

3.5三维操作器

*3.5.1 X轴移动范围：≥35mm；

3.5.2 X轴移动分辨率：≤100um；

3.5.3 X轴(微调)移动范围：≥10mm；

3.5.4 X轴(微调) 移动分辨率：≤10um

*3.5.5 Y轴移动范围：≥20mm；

3.5.6 Y轴移动分辨率：≤100um；

*3.5.7 Z轴移动范围：≥20mm；

3.5.8 Z轴移动分辨率：≤100um；

3.6细胞观察模块

3.6.1光学系统：无限远光学系统；

3.6.2齐焦距离≥45mm；

3.6.3观察方法：明场、相差、荧光拍照观察及分析；

3.6.4明场光源：高亮度白光 LED 照明器；

3.6.5荧光光源：高强度单色LED荧光光源，寿命≥10,000 小时；

3.6.6滤光片：配备：385nm，470nm，560nm三个波长激发光LED模块。
